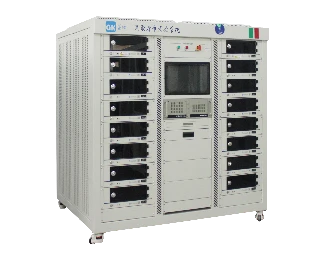

IOL pertraukė gyvenimo bandymo sistema
Visos sistemos bandymo stotys yra sujungtos lygiagrečiai, kad būtų užtikrintos labai nuoseklios kiekvieno kanalo bandymo srovės. 8 bandymo kanalai (viena plokštė, viena zona), skirta GK-IOL-X8 ir 16 bandymų kanalų, skirtų GK-IOL-X16, yra atitinkamai atitinkamai iki 384 ir 768 bandymo galimybės, kurios gali patenkinti skirtingų skalių bandymų užduotis. Kiekviename kanale yra nepriklausomo programuojamo maitinimo šaltinio rinkinys, kuris palaiko lankstus tonų/tofo, VGS, IM, ID, VDS, ventiliatoriaus režimo ir kitų turtingų bandymo parametrų parametrus, o visos darbo vietos palaiko TJ aptikimą, kad būtų užtikrintas bandymų tikslumas ir patikimumas.
|
Pertraukiama gyvenimo bandymo sistema |
||
|
Produkto modelis |
GK-IOL-X8 |
GK-IOL-X16 |
|
Taikymo sritis |
Tinka su pertrūkiais ir pastoviais Si/sic diodų, tranzistorių, MOSFET, IGBTS ir kitų prietaisų, įvairių pakuočių formų, gyvenimo bandymais. |
|
|
Savybės |
1, mėginio jungties temperatūros TJ matavimas realiuoju laiku eksperimento metu ir rodomas sankryžos temperatūros skirtumas △ TJ; 2, priėmus modulinį dizainą, kiekvienas modulis yra nepriklausomas bandymo įrenginys. Kiekvienas modulis turi nepriklausomą bandymo kamerą, iš tikrųjų pasiekusi visišką nepriklausomybę tarp lentų. Kiekvieno bandymo bloko oro kanalai neturi įtakos vienas kitam; 3, Derinimo režimu, nesvarbu, ar tai įjungta, ar išjungta, jungiamosios temperatūros TJ gali būti renkama kas sekundę, ir galima nubrėžti visą temperatūros keitimo kreivę, kad būtų išvengta prietaiso pažeidimo ieškant bandymo sąlygų; 4, visos stotys yra sujungtos lygiagrečiai, o bandymo srovė išlieka nuosekli; 5, aprūpinta VF kompensavimo funkcija; 6, kreivės pritaikymo funkcija, gaukite atitinkamą VF laiku t =0 ir apskaičiuokite tikrąjį TJ |
|
|
Bandymo kanalas |
8 (viena lenta, viena zona) |
16 (viena lenta, viena zona) |
|
Bandymo pajėgumas |
48×8=384 |
48×16=768 |
|
Pagrindinė funkcija |
①each kanalas pateikia nepriklausomų programuojamų maitinimo šaltinių rinkinį; ②test parametrai (ton/toff, vgs, IM, IDS, VDS, ventiliatoriaus režimas); Palaikykite TJ aptikimą visoms darbo vietoms; ③ Diodų ir IGBTS, laikomasi serijos režimas, o kiekvienos darbo vietos bandomosios srovės diapazonas yra 0-20 a; MOS yra priimamas lygiagretus ryšys, kiekvienoje darbo vietoje pastovi srovė; ④each kanalas pateikia nepriklausomų programuojamų maitinimo šaltinių rinkinį; ⑤REALIS Senėjimo parametrų rodymas ir visiškų pokyčių kreivių vaizdavimas; ⑥Sealus laiko sprendimas, ar viršijama riba, aliarmas viršyti ribą, užfiksuoti viršijančią stotį ir viršyti laiką; |
|
|
Išoriniai matmenys |
W1140mm�%хH1820mm�%хD1320mm |
W1620mm×H1820mm×D1320mm |
|
Svoris |
apie 500 kg |
apie 800 kg |
